今までにない非破壊検査方法
を提供します
全数・非破壊検査を実現するセンサ技術。材料における透磁率などの磁気特性の違いを複数周波数で検出することにより材料の微細な違いを捉えます。
Products
製品

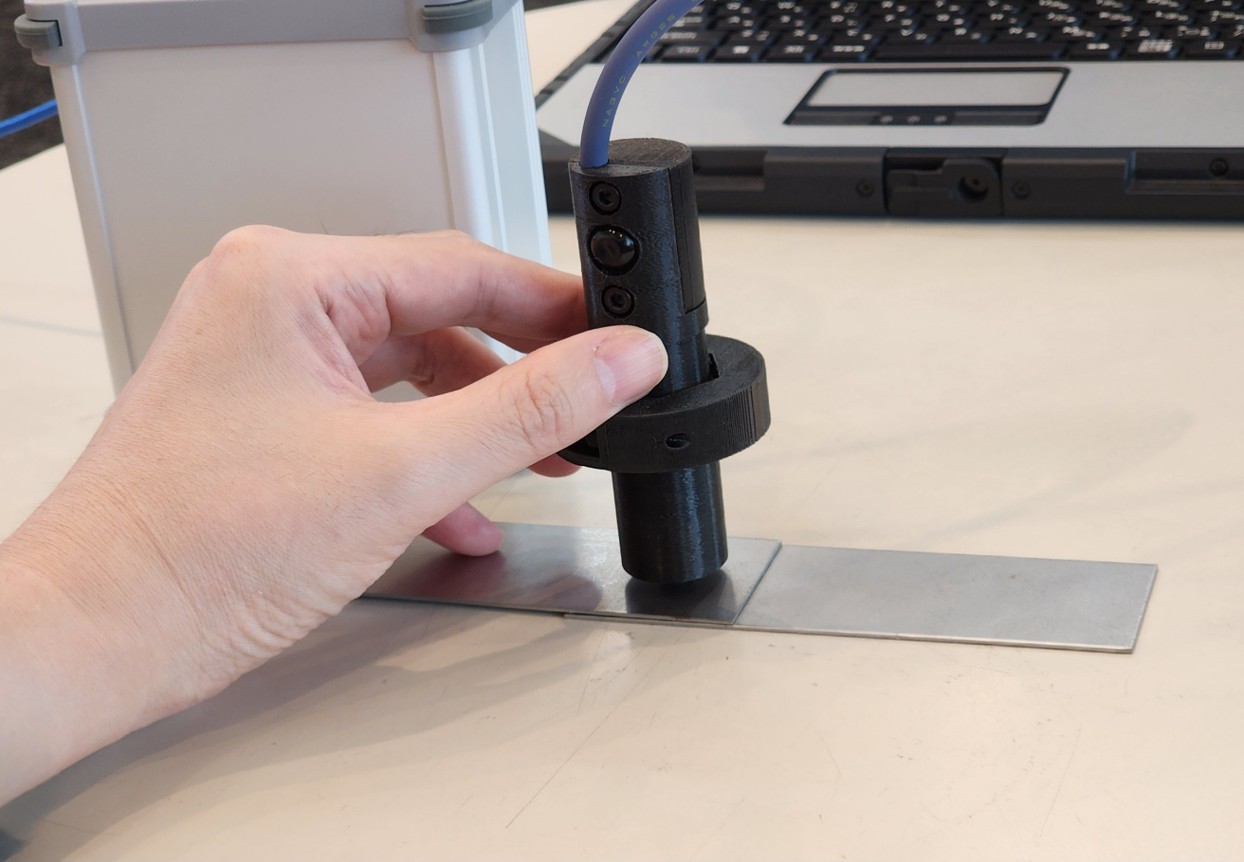

ハンディタイプ （例）

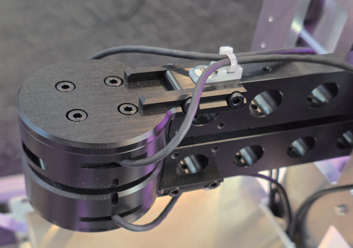

インライン検査タイプ （例）
材料分析向けの製品につきましては、お客様の目的、導入形態により仕様、形状等が異なりますので、下記の流れにてご相談を承ります。上記製品は、その一例です。測定される対象物によりセンサーの仕様も変わりますので、カスタム対応となる場合がございます。ご検討の段階では、試行評価の目的で製品のお貸出しも対応可能です。
Features
特徴
全数・非破壊検査を実現するセンサー技術
材料組織違いによる信号応答

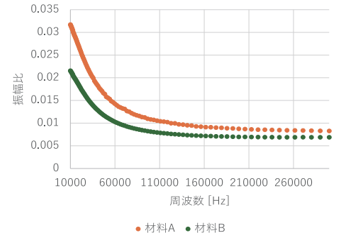

コイルに交流電流を流すと、交番磁場が発生します。磁場による磁束の周りには渦電流が生じ、励起した磁束が測定対象によって乱されます。金属材料は透磁率などの磁気特性の違いにより周波数応答に差が現れます。この変化を複数周波数で検出することで、材料の微細な違いを捉えます。（特許登録済）
AI（統計解析）による高度な良否判定と分析

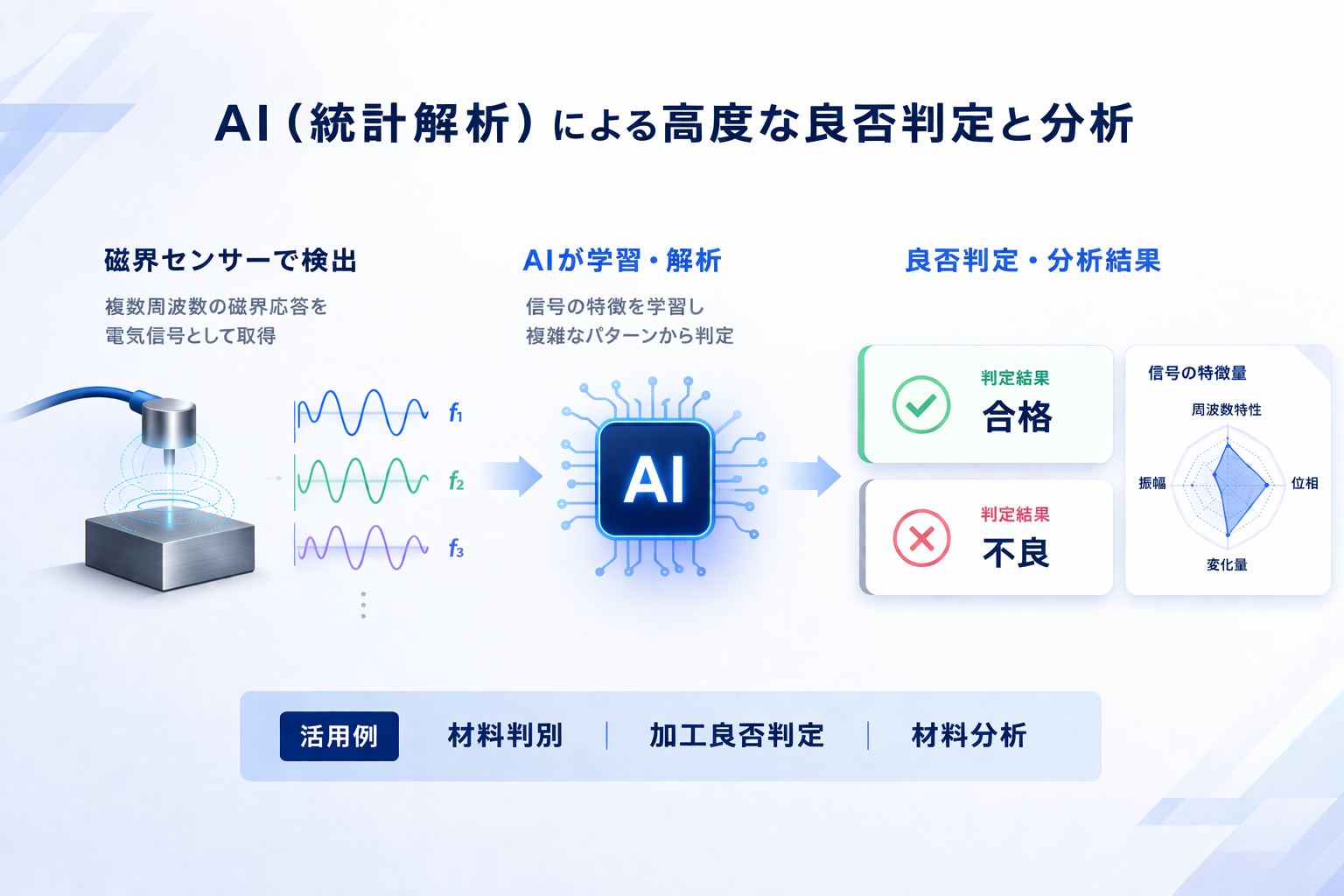

AI解析による判定イメージ（AI生成画像）
複数周波数による磁界の変化は、結晶組織や組成形状等、複数の要因が重なり合い複雑な電気信号としてセンサーで検出されます。磁界の応答信号の特徴をAIに学習させることで材料判別、加工良否判定、材料分析に利用できます。
Order Flow
オーダーの流れ・導入手順
STEP 1
初回ご商談
STEP 2
試行評価
（サンプルにて）
STEP 3
仕様刷合せ
STEP 4
仕様決定・製造・ご納入
(一例)
